標準タイプのコレット、ノーズコレットともに内面までしっかりクランプされることが理想です。
不十分なつかみ代でクランプされた場合、コレットへの変形や振れの拡大などの要因になります。コレットの寿命を伸ばし、さらに振れも改善できるツールとしてシャブリンの調整機能付きストッパが好評です。
【 理想的なクランプ 】

標準タイプコレット

ノーズタイプコレット

【 通常のクランプ 】

コレットの先端が変形、振れの拡大

ストッパを利用

【 調整機能付きストッパの使い方 】

左側つまみを回しボールの径方向の突出しを調整し、コレットに装着し、つまみを固定

コレットタイプごと1つの調整機能付きストッパを利用し、異なる径の場合、先端のストッパは取り外し交換し利用します。取り外しストッパはお客様がシャンク径に合わせ用意し、シャンク径が8mmの場合、ストッパ径は約7.95mmとします。

コーティングの教科書として好評のプラティット最新総合カタログが完成しました。純金属を利用した組成比制御が被膜のチューンナップを容易にし、用途に適した被膜が優れた結果を残しています。エンドミル、ドリルの高硬度、高速加工、アルミ加工用ボロン系被膜、DLC、インサートの酸化被膜、高速ホブ加工のアプリケーションを紹介しています。

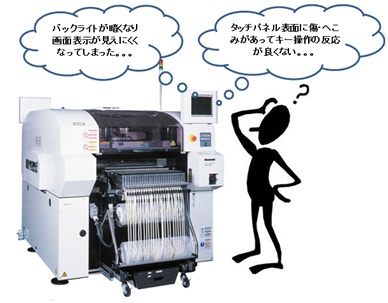

交換したくても高額である為に出来なかったお客様に朗報です。
今回ご案内の新タッチパネル(FP-VM-10)は明るく、斜めから見ても画面文字の確認が出来、また照明等の映り込みも少なくなっています。

交換前のタッチパネル(FP-VM-1)

交換後のタッチパネル(FP-VM-10)

下記対象のタッチパネルを2014年9月30日まで特別価格にて提供いたします。
■対象タッチパネル品番／型式
前側:N610015977AA(旧品番N510011554AA)/FP-VM-10-MO
後側:N610015978AA(旧品番N510011555AA)/FP-VM-10-SO
是非この機会にパナソニックファクトリーソリューションズ社のタッチパネル交換をご検討下さい。詳細は、各営業担当窓口まで連絡頂けますようお願いします。

これは、SmartScopeでのTP測定時に測定精度の向上、信頼性を上げる機能になります。
TP測定ではワークに対して垂直にタッチプローブを接触させるのが理想ですが、傾斜している面を接触測定する場合や、円測定をする場合になかなか難しい作業となります。このような場面でTPのオートパス機能が効果を発揮します。

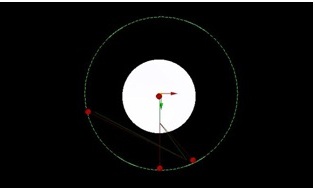

まず、円を測定します。これでプログラム画面上に円とプローブの軌跡が表示されます。これでも測定はできますが、本来は等間隔及び測定面に対し垂直に接触させるのが理想です。

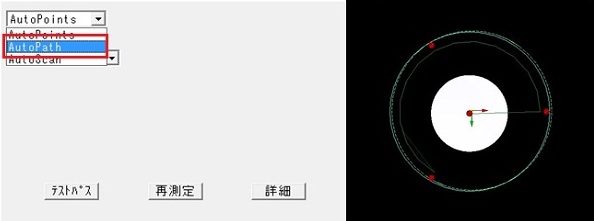

この状態でオートパスを選択することにより、先ほどの円を機械が再計算し、接触ポイントの再設定を行います。この状態で再測定をして理想に近い円測定が可能になります。
下図のように接触ポイントの増減も可能です。この場合においても、接触面に対し垂直にTPが動きます。

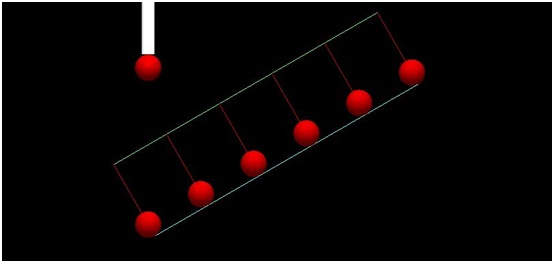

傾斜面の直線測定の場合も同様で、垂直に接触させることが可能です。
オートパス機能を使用すると下図のように編集され、誰でも適正なTP測定をすることができます。
上記機能は、ご使用中のMeasureMindソフトウェアのバージョン及び設定により機能いたします。
詳細につきましては、弊社 計測サポートセンターへお問い合わせください。

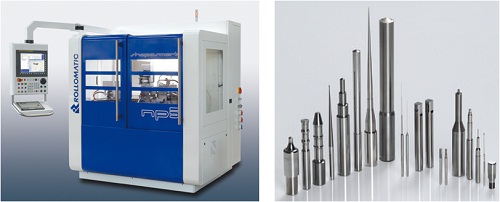

CNC5軸多段円筒研削盤ShapeSmart NP5は多段、長尺ワーク加工の代名詞として、高精度工具ブランク、金型用コアピン、精密パンチ加工の用途に利用されています。今回は医療工具のサンプルを紹介します。

医療工具: φ1mm サイクルタイム: 4分 材料: スチール

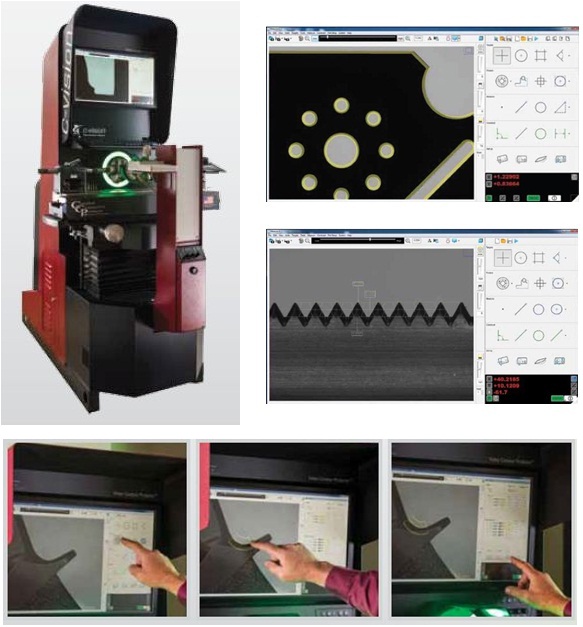

従来の投影機をベースにCCDカメラを採用し、画像処理の機能を搭載させた新しいモデルが販売されました。横形構造の耐荷重約130kgのテーブルには工具、成形砥石などを載せ、側面方向の測定に最適です。エッジ自動認識機能により、目視によるヒューマン誤差を防ぎます。
これまでより、測定スピードの向上、液晶モニターの採用によりタッチパネルを利用した快適な操作性を実現しました。
また、手間のかかるチャート紙の作成が不要で、CADデータをインポートし、CADデータと測定データとの形状評価も可能となりました。
スペック
・XYZストローク 380×220×50(㎜)(標準)
・XYスケール分解能 1.0um
・テレセントリック光学系搭載
・自動倍率補正機能搭載
・ズーム倍率 ×4.86～×77.6
・積載重量 136㎏
