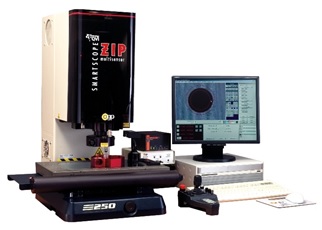

SmartScope ZIP250E
豊富なオプションセンサー後付け可能 ZIPシリーズ
QVI社ベストセラーZIP250Eモデルを出展します。
自動機ながらもXY微動送りノブによる工具顕微鏡のようなマニュアル測定、用途に応じてマニュアル・セミオート・フルオート測定を自由に切り替えることができます。
SmartScope ZIP450
「マルチセンサ測定」(画像・レーザー・タッチプローブ等、複数のセンサーを併用した複合測定)の精度を追求し、ベースとコラムにグラナイトを採用しています。大型アプリケーションのマルチセンサ測定や小型パーツの連続測定に最適です。
今回、倣い測定が可能なスキャニングプローブを搭載し出展します。
SmartScope ZIP Advance250
ZIPの優れた光学系はそのままにXY軸をグレードアップ。測定・繰り返し精度が大幅に向上しました。
TeleStar Probeレーザーを搭載可能なZIPの上位モデルです。
TeleStar Probeレーザーはカメラ横に搭載されますが、Vantageシリーズ専用のTelestar Plus TTLレーザーとほぼ同等の追従性を誇り、垂直落射式で遮蔽物に強く、鏡面もスプレーレスで測定可能です。
SmartScope Vantage250
高精度・高追従性を両立したTelestar Plus TTLレーザー搭載可能SmartScopeシリーズのハイエンドモデルです。レンズの中心をレーザーが通過するオフセットレスの高速測定、そして驚異の追従性を会場にてご覧ください。
Pinnacle250
リニアモーター駆動によりバックラッシュを無くし、高速・高精度で再現性の高い測定が可能です。
照明に多色4方向のLEDリング照明を採用しコントラストの低い部位や照明に方向性が必要な箇所の測定に効果を発揮します。
MVP SPARK300
ZIPのコストパフォーマンスモデルであるZIPliteのボディにVIEW社の光学系を搭載したモデルです。
メガピクセルのデジタルカラーカメラを装備し、Measure-Xソフトウェアにより高速視野内測定を実現しました。
測定ソフトウェア群

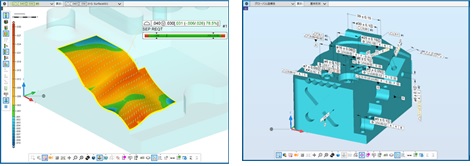

EVOLVE Suite
幾何公差判定、形状評価、設計支援、統計管理など、ものづくり一連のプロセスをサポートする品質向上の取り組みに役立つツール。
3D(2D)CADモデルとCMMやCTスキャナなどから出力された点群データを自動的にフィッティングすることも可能です。
点群データとCADモデルをお持ちいただければ、随時デモンストレーションを承ります。
3Dラインレーザスキャナ
ai620
測定機に高精度スキャナを取り付け設計データとの比較、最終製品の検査に対応するだけでなく、リバースエンジニアリングの用途に応えます。射出成型品、タービンなどの鋳造品、３Dプリンタ製品、プレス品、人工膝関節などの医療部品の計測に適しています。
本邦初公開です。

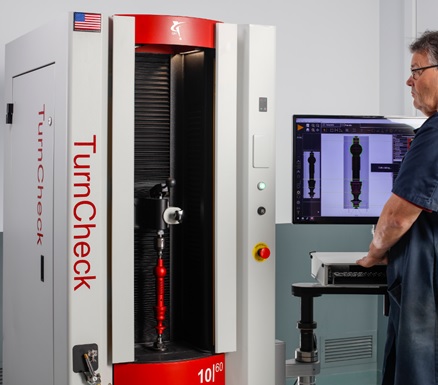

シャフト部品専用縦型光学測定機
Turncheck
僅か数秒で簡単にシャフト部品を測定。製造現場の迅速なフィードバックで部品の不良を削減。投影機、マイクロメータ、真円度測定機、その他専用測定装置をこの一台に置き換えれば、測定機間の誤差や段取りが解消され、大幅に測定時間が短縮します。

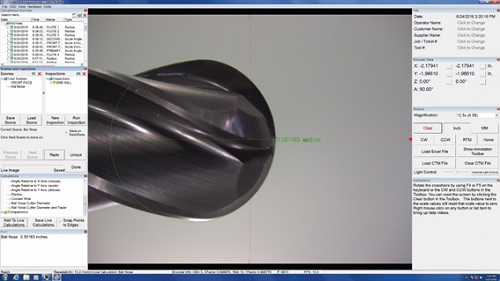

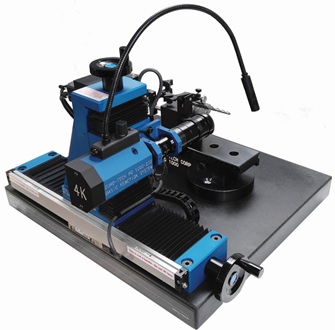

ユーロテック社　切削工具画像測定顕微鏡PG1000シリーズ
大手切削工具メーカの製造ラインで標準機として採用され、切削工具の外周と底刃測定を4Kモニタの高精細画像で測定

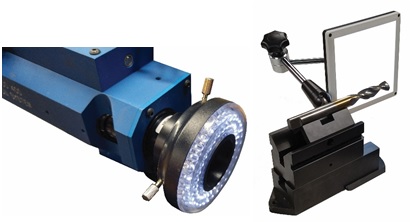

・高精細画像による側面と底刃の測定
側面からの測定に加え、旋回A軸で工具を回転させる底刃測定も可能。300mmのロングドリルの底刃測定に対応。
・再現性のある計測で厳格な品質管理が可能
一度計測した内容をプログラムとして保存すると、測定箇所、光源、倍率、A軸角度、倍率を再現して計測することができます。
・測定レポート自動作成機能
測定した結果は測定画像を含む測定レポートとして出力でき、社内履歴データ、顧客クレーム管理に有効です。

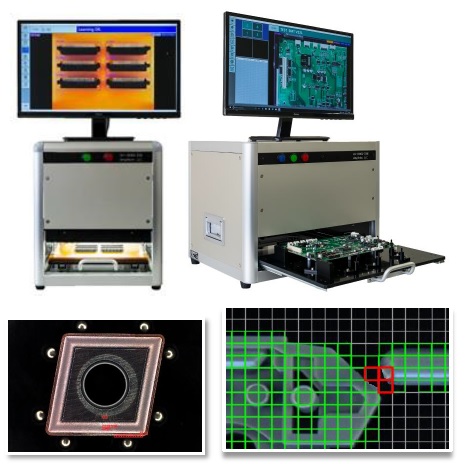

WingVision社製 外観検査装置
Y-Vision System WV-1806S-200
目視検査の自動化・省人化を実現し、コスト削減に貢献する外観検査装置です。画像と特許技術「メッシュマッチング」システムが提供する簡単・短時間検査。部品のキズ、バリ、ゆがみなどを2次元的に画像検査します。インサートのコーティング後の表面や刃先のチッピング確認などの自動検査をサポートします。

GrindSmart Nano6はマイクロツールの研削に最適な機械です。コンパクトな設計が最短機械動作で加工時間を短縮します。また、油静圧のスライドの油、そして研削用のクーラントオイルを統合し加工エリアを含む機械全体を一定の温度に保ち、極めて高い熱安定性を実現します。

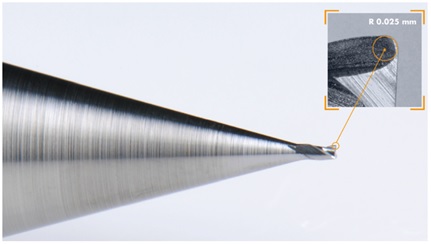

加工例
・エンドミルØ0.5 mm
・コーナーR 0.025 mm
・R精度0.002 mm

期間 : 2018年10月16日(火) ～ 18日(木)
会場 : 国立京都国際会館
第4 回『Factory Solution Conference』を2018 年10 月16 日( 火)・17 日( 水)・18( 木) の3 日間、新たな会場『国立京都国際会館』で開催します。
当社におきましては、人々のライフスタイルの多様化やニーズにお応えできるよう、今現在のモノづくりを追及しています。さらなる発展や進化を求めて、お客様のモノづくりフルプロセスの革新に近づけるよう、自動化から省略化、そして無人化に至る様々な業界のお客様へ最新ソリューションをご提案致します。
私たちは、この機会を「人々の未来をさらなる豊かな暮らしに繋げられる場」と位置付け、本展示会が生産現場の様々な問題解決の鍵となることを願ってやみません。
皆様のご来場をお待ちしています。
注記:ご来場に際しましては招待状が必要です。ご来場希望の方は、下記メール問い合わせよりご連絡ください
